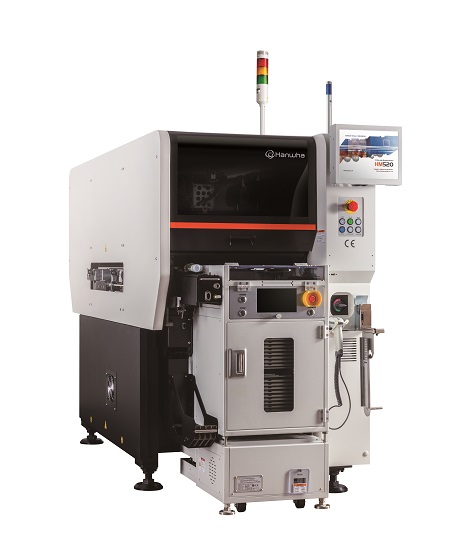

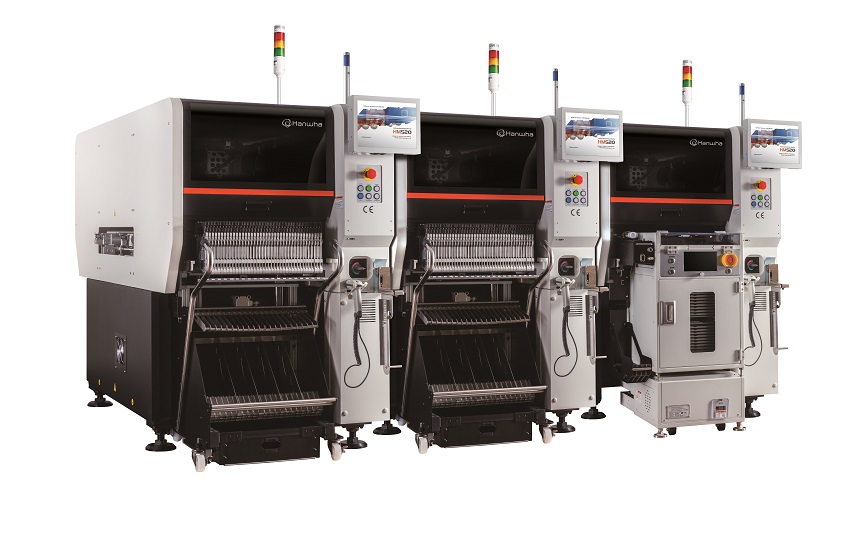

HM520

Cutting-edge Modular Mounter




문의하기

동급 최고의 실 생산성을 자랑하는 HM520은 속도와 정도를 모두 고려한 고성능 장비로 최대 80,000 CPH의 고생산성을 자랑합니다.

· 동급 최고의 실생산성 및 고품질 생산에 최적화
· 모듈러 Head와 다양한 생산모드 적용으로 유연한 생산라인 구축
· Smart Factory S/W Solution을 통한 무인화·무정지·무결점 생산 구현

HM520 HS
제품사양

스펙 보기

특장점

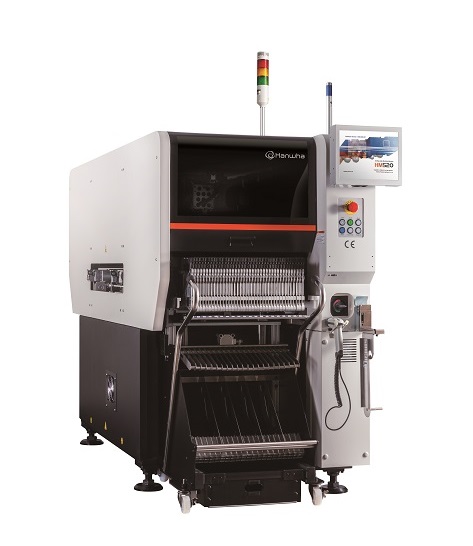

HM520 MF
제품사양

스펙 보기

특장점


제품사양

스펙 보기

특장점


제품사양

스펙 보기

특장점

제품 영상

관련부품

scroll

  • related parts

    HM Feeder

  • related parts

    Flux Dipping Unit

  • related parts

    Tray Feeder

Specifications

  LED Machine High Speed MachineMulti Function Machine
Alignment  Fix Camera
The Number of Spindles20 spindles x 2 Gantry
(Rotary Type)		 20 spindles x 2 Gantry
(Rotary Type)		6 spindles x 2 Gantry
(Piano Type)
Placement Speed
(Optimum)		80,000 CPH 80,000 CPH 60,000 CPH
Placement
Accuracy		 Chip ±25 μm @ Cpk ≥ 1.0 ±25 μm @ Cpk ≥ 1.0 ±40 μm @ Cpk ≥ 1.0
IC - - ±30 μm @ Cpk ≥ 1.0
Component
Range		 Size 0201 ~ □ 6 mm 0201 ~ □ 6 mm 0402 ~ □ 55 mm
Max. Height 2 mm 2 mm 15 mm
PCB Size (mm) Min. L50 x W50
Max.Single Lane * ~ L510 x W580
~ L750 x W580 (Option)
Dual Lane * ~ L510 x W310
~ L750 x W310 (Option)
PCB Thickness (mm)1.0 ~ 4.2 0.3 ~ 4.20.3 ~ 4.2
Feeder Capacity
(8 mm 기준)		8 ea (Fixed Base) 80 ea (Docking Cart)80 ea (Docking Cart)
Utility power 3 Phase, AC 200V / 208V / 220V / 240V / 380V / 415V ±10%
Max. 4.2 kVA
Air
Consumption		 0.5 ~ 0.7 Mpa
100 Nℓ/min
Weight (kg) Approx. 1,605
External Dimension (mm) L890 x D2,370 x H1,930 (Standard)
닫기

Specifications

  LED Machine High Speed MachineMulti Function Machine
Alignment  Fix Camera
The Number of Spindles20 spindles x 2 Gantry
(Rotary Type)		 20 spindles x 2 Gantry
(Rotary Type)		6 spindles x 2 Gantry
(Piano Type)
Placement Speed
(Optimum)		80,000 CPH 80,000 CPH 60,000 CPH
Placement
Accuracy		 Chip ±25 μm @ Cpk ≥ 1.0 ±25 μm @ Cpk ≥ 1.0 ±40 μm @ Cpk ≥ 1.0
IC - - ±30 μm @ Cpk ≥ 1.0
Component
Range		 Size 0201 ~ □ 6 mm 0201 ~ □ 6 mm 0402 ~ □ 55 mm
Max. Height 2 mm 2 mm 15 mm
PCB Size (mm) Min. L50 x W50
Max.Single Lane * ~ L510 x W580
~ L750 x W580 (Option)
Dual Lane * ~ L510 x W310
~ L750 x W310 (Option)
PCB Thickness (mm)1.0 ~ 4.2 0.3 ~ 4.20.3 ~ 4.2
Feeder Capacity
(8 mm 기준)		8 ea (Fixed Base) 80 ea (Docking Cart)80 ea (Docking Cart)
Utility power 3 Phase, AC 200V / 208V / 220V / 240V / 380V / 415V ±10%
Max. 4.2 kVA
Air
Consumption		 0.5 ~ 0.7 Mpa
100 Nℓ/min
Weight (kg) Approx. 1,605
External Dimension (mm) L890 x D2,370 x H1,930 (Standard)
