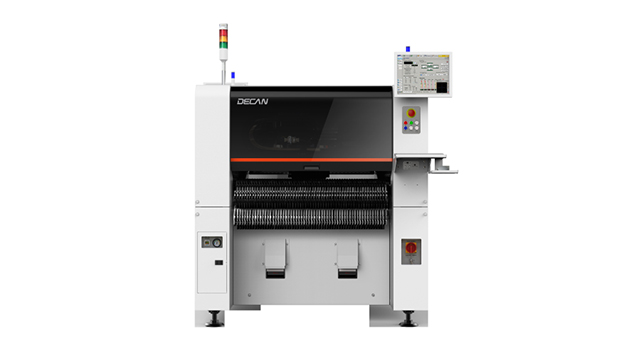

DECAN L2

Advanced Multi- Functional Placer

문의하기

DECAN 시리즈는 넓은 범위의 부품 대응이 가능하며 다양한 PCB 이송 시스템으로 생산성을 극대화 할 수 있습니다.

· 다양한 작업에 적합한 부품 대응력 및 컨베이어 유연성 확보
· 입체 조명계 적용 및 비전 알고리즘 개선에 따른 이형 부품 인식 강화
· Motion Sequence 최적화 및 장비간 데이터 공유로 생산 시간 단축

제품사양

특장점

제품 영상

관련부품

scroll

LED/LED 렌즈 실장
Other Feeders
Tray Feeder

			DECAN S2	DECAN F2	DECAN L2
Alignment				Fly Camera + Fix Camera (Option)
The Number of Spindles			10 Spindle x 2 Gantry	10 Spindle x 2 Gantry	6 Spindle x 2 Gantry
Placement Speed (Optimum)			92,000 CPH (Optimum)	80,000 CPH (Optimum)	56,000 CPH (Optimum)
Placement Accuracy	Chip		±28 μm @ Cpk ≥ 1.0 (03015 Chip)	±40 μm @ Cpk ≥ 1.0
IC			±30 μm @ Cpk ≥ 1.0
Component Range	Fly Camera		03015 ~ □12 mm	0402 ~ □16 mm	0402 ~ □21 mm
Fix Camera			~□42 mm (Standard) ~□55 mm (MFOV) ~ L75 mm Connector (MFOV)
Max. Height		10 mm (Fly) 15 mm (Fix)	12 mm (Fly) 25 mm (Fix)
PCB Size (mm)	Min.			L50 x W40
Max.	Single Lane	~ L510 x W460 (Standard) ~ L1,200 x W460 (Option) ~ L1,500 x W460 (Option)
Dual Lane	~ L510 x W250 (Standard) ~ L510 x W280 (Option) ~ L1,200 x W250 (Option)	~ L510 x W250 (Standard) ~ L1,200 x W250 (Option)
PCB Thickness (mm)				0.38 ~ 4.2
Feeder Capacity (8 mm 기준)				120 ea / 112 ea (Docking Cart)
Utility	power		3 Phase, AC 200 / 208 / 220 / 240 / 380 / 415V ±10% (50/60 Hz) Max. 5.0 kVA
Air Consumption		5.0 ~ 7.0 kgf/cm2 50 Nℓ/min
Weight (kg)				Approx. 1,800
External Dimension (mm)				L1,430 x D1,740 x H1,485

DECAN S2

DECAN F2

DECAN L2

Alignment

Fly Camera + Fix Camera (Option)

The Number of Spindles

10 Spindle x 2 Gantry

6 Spindle x 2 Gantry

Placement Speed
(Optimum)

92,000 CPH (Optimum)

80,000 CPH (Optimum)

56,000 CPH (Optimum)

Placement
Accuracy

Chip

±28 μm @ Cpk ≥ 1.0
(03015 Chip)

±40 μm @ Cpk ≥ 1.0

±30 μm @ Cpk ≥ 1.0

Component
Range

Fly Camera

03015 ~ □12 mm

0402 ~ □16 mm

0402 ~ □21 mm

Fix Camera

~□42 mm (Standard)
~□55 mm (MFOV)
~ L75 mm Connector (MFOV)

Max. Height

10 mm (Fly) 15 mm (Fix)

12 mm (Fly) 25 mm (Fix)

PCB Size (mm)

Min.

L50 x W40

Max.

Single Lane

~ L510 x W460 (Standard)
~ L1,200 x W460 (Option)
~ L1,500 x W460 (Option)

Dual Lane

~ L510 x W250 (Standard)
~ L510 x W280 (Option)
~ L1,200 x W250 (Option)

~ L510 x W250 (Standard)
~ L1,200 x W250 (Option)

PCB Thickness (mm)

0.38 ~ 4.2

Feeder Capacity
(8 mm 기준)

120 ea / 112 ea (Docking Cart)

Utility

power

3 Phase, AC 200 / 208 / 220 / 240 / 380 / 415V ±10% (50/60 Hz)
Max. 5.0 kVA

Air
Consumption

5.0 ~ 7.0 kgf/cm2
50 Nℓ/min

Weight (kg)

Approx. 1,800

External Dimension (mm)

L1,430 x D1,740 x H1,485
