고정밀과 고생산성에 최적화된 모델
· 안정화된 구조 및 고속-고정밀 회전으로 가공 최적화
· 다양한 옵션 공구의 제공과 넓은 툴링 및 가공공간
· 유한요소해석(FEM)으로 주물 형상 및 구조 최적화
· 다양한 옵션 공구의 제공과 넓은 툴링 및 가공공간
· 유한요소해석(FEM)으로 주물 형상 및 구조 최적화

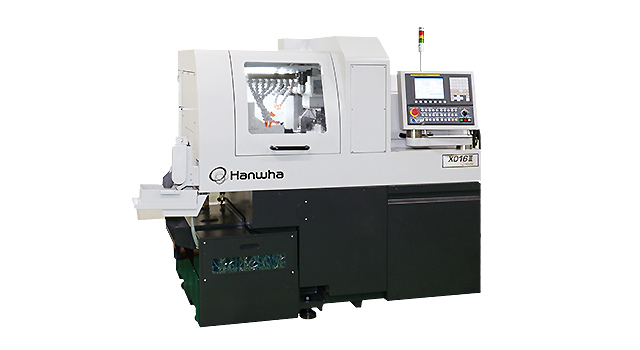

| XD16III | |||
|---|---|---|---|
| H | J | ||
| NC | Hanwha Fanuc-i | ||
| Max. machining diameter (mm) | Ø16 | ||
| Z1 Stroke (mm) | 155 | ||
| Main spindle | Speed (rpm) | 15,000 | |
| Motor (kW) | 2.2/3.7 | ||
| OD tool | No. of tools | 5 (□12mm) | |
| Front tool | No. of tools | 4 (ER11, Ø20) | |
| Cross drill | No. of tools | 4 (ER11 x 3 + ER16 x 1) | |
| Speed (rpm) | 6,000(ER16), 9,000(ER11) | ||
| Motor (kW) | 1.0 | ||
| Long drill (Option) |
No. of tools | 1 (ER11) drilling depth : 76.5mm |
|
| Sub spindle | Speed (rpm) | 10,000 | |
| Motor (kW) | 0.55/1.1 | ||
| Back tool | No. of tools | 4 (ER11) (2 Fixed + 2 Driven) | 4 (ER11) (4 Fixed) |
| Speed (rpm) | 9,000 | - | |
| Motor (kW) | 1.0 | - | |
| Machine size (L x W x H) (mm) | 1,700 x 1,190 x 1,670 | ||
| Weight (kg) | 2,200 | ||
| Power consumption (Cable size) | 15kVA, 10kW (VCTF 10SQ x 4C) | ||
| Air flow rate (Liter/Min) | 120 ~ 150 | ||
