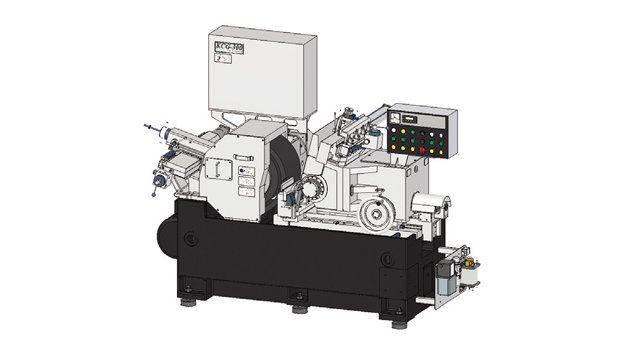

지석 탈부착 용이 구조의 고효율 연삭기
· Wheel 교환이 용이한 베드 분리형 편지지 방식의 G/W 적용
· 양단지지 방식의 R/W 적용으로 고정밀 추구
· 동압축수 및 B/R type G/W 선택 가능
· 양단지지 방식의 R/W 적용으로 고정밀 추구
· 동압축수 및 B/R type G/W 선택 가능
| KCG-150 CNC | KCG-200J | KCG-200 CNC | KCG-300 CNC | ||
|---|---|---|---|---|---|
| 연삭능력 | 연삭가능경(mm) | Ø1.0 ~ Ø50 | Ø1.5 ~ Ø50 | Ø2.0 ~ Ø90 | Ø3.0 ~ Ø120 |
| 최대연삭길이 (mm) | 145 | 200 | 200 | 300 | |
| 연삭숫돌 | 표준크기 (mm) (외경 x 폭 x 내경) |
Ø455 x 150 x Ø228.6 | Ø510 x 205 x Ø254 | Ø610 x 205 x Ø304.8 | Ø610 x 305 x Ø304.8 |
| 원주속도 (m/min) | 2,600 | 2,400 | 2,400 | 2,400 | |
| 조정차 | 표준크기 (mm) (외경 x 폭 x 내경) |
Ø305 x 150 x Ø117.8 | Ø305 x 205 x Ø152.4 | Ø305 x 205 x Ø152.4 | Ø330 x 305 x Ø152.4 |
| 회전수 (rpm) | 10 ~ 200 | 10 ~ 200 | 10 ~ 200 | 10 ~ 200 | |
| 연삭숫돌 수정장치 |
이송방식 | 서브모터 | 유압구동 | 유압구동 | 유압구동 |
| 절입방식 | 서브모터 | 수동 | 수동 | 수동 | |
| 조정차 수정장치 |
이송방식 | 유압구동 | 유압구동 | 유압구동 | 유압구동 |
| 절입방식 | 수동 | 수동 | 수동 | 수동 | |
| 모터 | 연삭지석 (kW) | 11 | 11 | 15 | 22 |
| 조정차 (kW) | 1.5 | 2.2 | 2.2 | 3.0 | |
| 기계크기 | 설치면적 (mm) (길이 x 폭) |
2,300 x 1,700 | 2,300 x 1,700 | 2,900 x 2,500 | 3,000 x 2,700 |
| 중량 (kg) | 3,000 | 3,500 | 5,500 | 5,700 |
