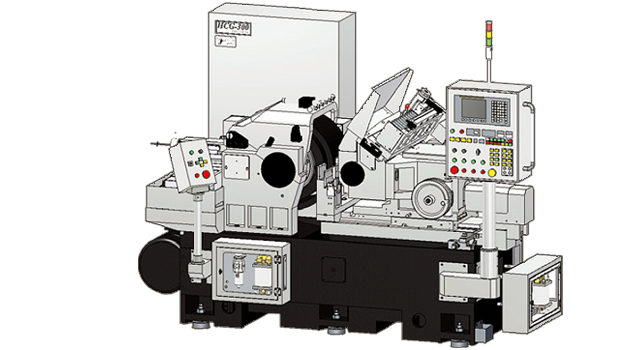

고강성, 고정도 양단지지형 연삭기
· 양단지지형 G/W, R/W Spindle 채용으로 고강성, 고정밀 추구
· 사용자 편의성을 위한 Motor식 Dresser 적용
· 절삭유 비산 방지를 위한 Full covering 선택 가능
· 사용자 편의성을 위한 Motor식 Dresser 적용
· 절삭유 비산 방지를 위한 Full covering 선택 가능
| HCG-150 CNC | HCG-300 CNC | HCG-400 CNC | ||
|---|---|---|---|---|
| 연삭능력 | 연삭가능경(mm) | Ø1.0 ~ Ø50 | Ø3.0 ~ Ø120 | Ø3.0 ~ Ø150 |
| 최대연삭길이 (mm) | 150 | 300 | 400 | |
| 연삭숫돌 | 표준크기 (mm) (외경 x 폭 x 내경) |
Ø455 x 150 x Ø228.6 | Ø610 x 305 x Ø304.8 | Ø610 x 405 x Ø304.8 |
| 원주속도 (m/min) | 2,600 | 2,600 | 2,600 | |
| 조정차 | 표준크기 (mm) (외경 x 폭 x 내경) |
Ø305 x 150 x Ø117.8 | Ø330 x 305 x Ø203.2 | Ø330 x 405 x Ø203.2 |
| 회전수 (rpm) | 10 ~ 300 | 10 ~ 200 | 10 ~ 200 | |
| 연삭숫돌 수정장치 |
이송방식 | 서브모터 | Oriental 모터 | 서브모터 |
| 절입방식 | 서브모터 | 수동 | 서브모터 | |
| 조정차 수정장치 |
이송방식 | 서브모터 | Oriental 모터 | 서브모터 |
| 절입방식 | 서브모터 | 수동 | 수동 | |
| 모터 | 연삭지석 (kW) | 11 | 30 | 37 |
| 조정차 (kW) | 1.4 (서보모터) | 3.0 | 3.0 | |
| 기계크기 | 설치면적 (mm) (길이 x 폭) |
2,750 x 1,450 | 2,900 x 2,500 | 4,500 x 2,750 |
| 중량 (kg) | 4,000 | 7,200 | 7,700 |
