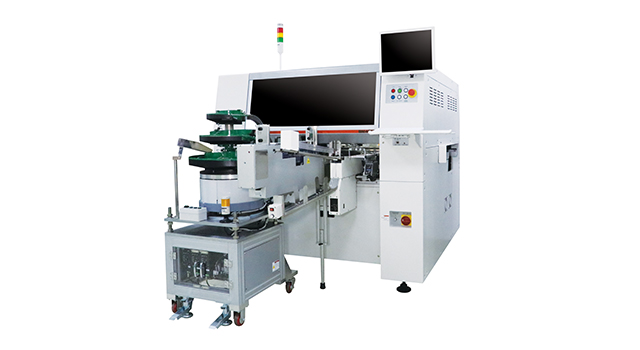

SM485P는 다양한 삽입 부품 및 이형 부품을 빠르고 신뢰성있게 장착할 수 있는 다기능 Hybrid Mounter 입니다
· 수작업 공정의 자동화를 통한 품질신뢰성 확보
· 다양한 부품 공급장치 지원
· 이형 부품 대응 특수 노즐 및 헤드 지원
· 다양한 부품 공급장치 지원
· 이형 부품 대응 특수 노즐 및 헤드 지원
특장점
제품 영상
| Alignment | Fly Camera | |
|---|---|---|
| The Number of Spindles | 4 spindles x 1 Gantry | |
| Placement Speed (Optimum) | 12,000 CPH (Optimum) | |
| Placement Accuracy | Chip | ±50 μm @ Cpk≥ 1.0 |
| IC | ±30 μm @ Cpk≥ 1.0 | |
| Component Range | Small Fix Camera | 0603 ~ □22 mm |
| Wide Fix Camera | ~ □55 mm, L150 mm | |
| Max. Height | 32 mm (Standard), 42 mm (Special Order *) | |
| PCB Size (mm) | Min. | L50 x W40 |
| Max. | ~ L460 x W400 (Standard) ~ L460 x W280 (Option), ~ L460 x W340 (Option), ~ L610 x W460 (Option) |
|
| PCB Thickness (mm) | 0.38 ~ 4.2 | |
| Feeder Capacity (8 mm 기준) | 120 ea/112 ea (Docking Cart) | |
| Utility | power | 3 phase AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V (50/60Hz) Max. 3.5 kVA |
| Air | 5.0 ~ 7.0 kgf/cm2 50 Nℓ/min (진공펌프) |
|
| Weight (kg) | Approx. 1,600 kg | |
| External Dimension (mm) | L1,650 x D1,679 x H1,993 |
