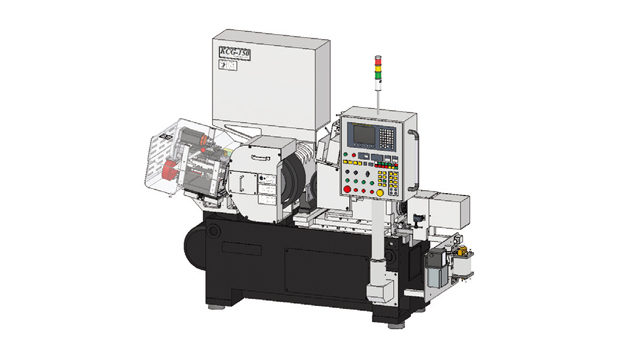

KCG-150

Centerless Grinding Machine

문의하기

소형 제품에 적합한 지석 탈부착 용이 구조의 고효율 CNC 연삭기

· 정밀도 향상을 위해 B/R type G/W 적용
· G/W Dresser 반복 정밀도 향상을 위해 Slide부 열처리 및 Backlash 방지 Gear 채용


제품사양

스펙 보기

Specifications

    KCG-150 CNC KCG-200J KCG-200 CNC KCG-300 CNC
연삭능력 연삭가능경(mm) Ø1.0 ~ Ø50 Ø1.5 ~ Ø50 Ø2.0 ~ Ø90 Ø3.0 ~ Ø120
최대연삭길이 (mm) 145 200 200 300
연삭숫돌 표준크기 (mm)
(외경 x 폭 x 내경)		 Ø455 x 150 x Ø228.6 Ø510 x 205 x Ø254 Ø610 x 205 x Ø304.8 Ø610 x 305 x Ø304.8
원주속도 (m/min) 2,600 2,400 2,400 2,400
조정차 표준크기 (mm)
(외경 x 폭 x 내경)		 Ø305 x 150 x Ø117.8 Ø305 x 205 x Ø152.4 Ø305 x 205 x Ø152.4 Ø330 x 305 x Ø152.4
회전수 (rpm) 10 ~ 200 10 ~ 200 10 ~ 200 10 ~ 200
연삭숫돌
수정장치		 이송방식 서브모터 유압구동 유압구동 유압구동
절입방식 서브모터 수동 수동 수동
조정차
수정장치		 이송방식 유압구동 유압구동 유압구동 유압구동
절입방식 수동 수동 수동 수동
모터 연삭지석 (kW) 11 11 15 22
조정차 (kW) 1.5 2.2 2.2 3.0
기계크기 설치면적 (mm)
(길이 x 폭) 		2,300 x 1,700 2,300 x 1,700 2,900 x 2,500 3,000 x 2,700
중량 (kg) 3,000 3,500 5,500 5,700
