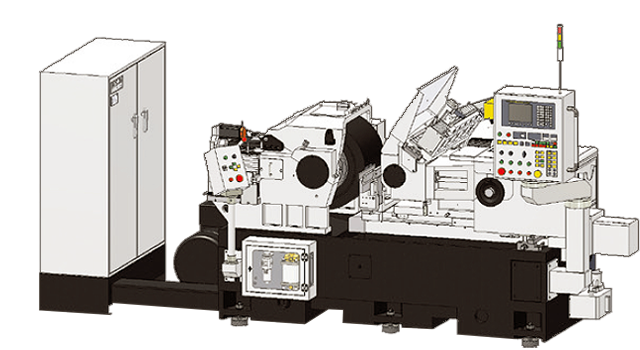

HCG-400

Centerless Grinding Machine

문의하기

고강성, 고정도 양단지지형 CNC 연삭기

· 표준 CNC 4축, 최대 6축까지 제어 가능
· 양단지지형 G/W, R/W Spindle 채용으로 고강성, 고정밀 추구
· 사용자 편의성을 위한 Motor식 Dresser 적용


제품사양

스펙 보기

Specifications

    HCG-150 CNC HCG-300 CNC HCG-400 CNC
연삭능력 연삭가능경(mm) Ø1.0 ~ Ø50 Ø3.0 ~ Ø120 Ø3.0 ~ Ø150
최대연삭길이 (mm) 150 300 400
연삭숫돌 표준크기 (mm)
(외경 x 폭 x 내경)		 Ø455 x 150 x Ø228.6 Ø610 x 305 x Ø304.8 Ø610 x 405 x Ø304.8
원주속도 (m/min) 2,600 2,600 2,600
조정차 표준크기 (mm)
(외경 x 폭 x 내경)		 Ø305 x 150 x Ø117.8 Ø330 x 305 x Ø203.2 Ø330 x 405 x Ø203.2
회전수 (rpm) 10 ~ 300 10 ~ 200 10 ~ 200
연삭숫돌
수정장치		 이송방식 서브모터 Oriental 모터 서브모터
절입방식 서브모터 수동 서브모터
조정차
수정장치		 이송방식 서브모터 Oriental 모터 서브모터
절입방식 서브모터 수동 수동
모터 연삭지석 (kW) 11 30 37
조정차 (kW) 1.4 (서보모터) 3.0 3.0
기계크기 설치면적 (mm)
(길이 x 폭) 		2,750 x 1,450 2,900 x 2,500 4,500 x 2,750
중량 (kg) 4,000 7,200 7,700
